Alpine TDA 7566R : aide pour réparation :(

salut

je m'étais mis en quête d'un TDA 7566R (ou 7567r) ... j'ai acheté le 1er venue, et comme bien souvent, arrivé à la maison ... marche pas

il s'allume, mais pas de son ... n'y connaissant pas grand chose, j'ouvre le boitier, au cas ou, et découvre un truc qui me parait bizarre au niveau de la prise d'antenne :





en comparant sur un autre alpine de la même année (pas le même modèle), je me rends compte que l'état est bien meilleur et surtout la petite patte est bien dans l'orifice de la prise d'antenne





comment remédier a ce soucis
en espérant qu'il soit la cause du problème

salut Boombap,

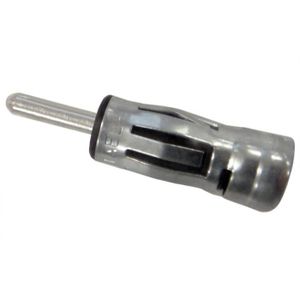

Il semblerait que ton autoradio présente l'adaptateur antenne nouvelle version (déjà quelques années)



Alpine a semble-t-il soudé cet adaptateur sur certains de ses modèles.
Sur cette page, il y a tous les types d'adaptateurs

http://www.cdiscount.com/auto/r-adaptateur+antenne+radio.html#_his_

@+

salut et merci de ta réponse.

ouep, j'ai déjà ce genre d'adaptateur ... qui ne s'adapte pas, on voit bien que le trou est trop petit



ici c'est mon antenne d'origine de la voiture (205 Peugeot) :



en fait, d'origine, il y a une sorte de coude (mais ca tient pas bien) :




mon soucis c'est plutôt que dans cette prise d'antenne, on dirait qu'un gus à pousser le contact intérieur (voir les photos du 1er post) .

j"ai avancé un peu, et comme je l'avais indiqué dans le 1er post, la patte métallique au verso de la prise d'antenne est foirée (on voyait bien qu'elle était tordue comparée a celle de l'autre autoradio).

je pense que quelqu'un a essayé d'y bancher une antenne directement (embout plus gros, voir photos au dessus).

mon soucis c'était de la remettre correctement ... aisément, il aurait fallu démonter tout le contenue de l'autoradio... ni connaissant rien, et voyant trop de taff risqué (certaines partie a dessouder notamment), j'ai essayé en retirant juste le capot supérieur.

bien évidement, à force de tâtonner j'ai fini par cassé cette foutue patte métallique

mais j'ai pu l'a remettre, et j'ai, tant bien que mal, mis un point d'étain pour essayer de refaire le contact :



il s'allume toujours, et je reçois enfin la radio (normal, l'antenne est réparée ) :



autre soucis, l'adaptateur d'antenne Alpine, en fait il était cassé, à l'intérieur il y a un petit embout, celui qui doit rentrer dans la patte métallique (vous me suivez toujours ), on le vois sur les photos du 1ere post, l'un des trous d'antenne est vide, l'autre à un picot en métal ... c'est le morceau cassé).
j'ai ouvert l'adaptateur et j'ai ressoudé son picot.

Au final 2 soucis sur cet autoradio :
la prise d'antenne abimée
l'adaptateur d'antenne cassé.


Cependant, après remontage et essaie, le son est dégueux avec des grésillement et voix de robot

je pense qu'il est raid celui ci

tant pis, j'aurais essayé, c'est bien dommage, on les trouve pas facilement ces modèles la

re

du nouveau, et on avance un peu, j'ai quand même testé dans une voiture

la bonne nouvelle c'est que la réception radio est ok, j'ai enfin pu l'entendre "chanter"
(donc mon installation et de test a la maison est merdique, mais ca c'est un autre sujet )



la mauvaise nouvelle c'est que sur 4HP, le son ne sort que sur l'avant droit

une piste a explorer

Tu dois avoir un 'reset' sur ton Alpine, active-le quand il est en mode 'ON'
Il s'éteindra puis redémarrera en se réinitialisant.... Et vérifie tes branchements HP

salut

un reset ... ok, merci pour cette piste, je vais chercher (je pensais que le simple fait de le débrancher de l'alim le réinitialisait, puisqu'il ne garde pas en mémoire les réglages type stations radio, bass, etc ...)

je vais voir ca ce week

merci

C'est un bien beau modèle cet Alpine. J'avais failli en acheter un pour le mettre dans mon coupé e36 car je le trouvais très beau comme modèle et très pratique (k7 et commande de chargeur). J'espère que le poste chante à merveille maintenant !!

salut

ben écoute, je dois être neuneu ou miro (ou les 2), mais je n'ai jamais trouvé le bouton de réinitialisation... dans la notice, ils indiquent d'appuyer sur le "bouton de réinitialisation avec la pointe d'un stylo bille" ... mais sans préciser ou ce situe l'orifice.

j'ai retourné le poste sous toutes les coutures, de même pour la façade ... et que dal

j'ai laissé tombé

Salut BoomBap

Tu as fait le plus dur, il serait dommage de laisser tomber.

Pour ton reset, cherche sur le toradio, façade enlevée. Je t'ai 'imagé' l'opération

Bon, j'ai pris un Alpine au hasard, ce n'est pas un TDA 7566r mais CDA 9887.


Le principe du Reset chez Alpine reste plus ou moins semblable

Tu retires la façade...


Et là, tu peux distinguer un trou avec un fond rouge



Mode flash, c'est plus flagrant

Une pointe de stylo ou de compas...

Pour ton problème de son, ton modèle a un A dans sa dénomination, le A de Ai-Net, donc tu dois avoir ces curseurs en-dessous de l'autoradio:


Régle sur normale si tu n'utilise pas d'appareil via le câblage Ai-Net . Une fois fait, tu 'reset'

Cela devrait être mieux.. Normalement..

salut

merci de cette réponse imagée

alors sous la carcasse, le bouton Ai-net est bien sur "normal"

par contre, derrière la façade, j'avais bien repéré des trous comme le tient, mais le fond est "dur" lorsque l'on appuie avec un trombone, aucune sensation de reset (effet mousse ou ressort si je peux imager le truc ).

aucun n'est identifié en rouge ...

ton autoradio est branché? Sous tension?

attends, laisse moi tester..

J'ai vite bricolé une fiche ISO et yop, Alpine OK




Reset OK pour moi

ben écoute, je n'ai pas ce bouton rouge reset ... j'ai des trous du même genre, mais ca donne sur la carcasse ou sur rien.

j'ai essayé avec et sans tension, avec façade retirée et avec façade basculée ... aucun orifice ne permet cette fonction

ou alors il me faut des loupes .

je ferais des photos à l'occaz

Les boutons 'reset' ne sont pas toujours faciles à trouver!!
Techniquement, tu en as 1 sur ton 7566!

techniquement oui, puisque la notice l'indique

après je découvre et débute en électronique, et n'ayant pas de "logique" dans le domaine, un truc "con" comme celui ci me fais me gratter la tête

Toute expérience s'acquiert .... En débutant...
Pire, parfois en se trompant..
ça forme

Prends des photos

re

eh ben en parlant de débutant, etc ... j'ai trouvé le reset ... vous allez rire

le temps de charger les photos, ca sera plus parlant

Oui photos. J'aime bien ton discours honnête, pas mal de personnes n'auraient jamais avoué qu'elles se sont trompées.

re

en même temps si je veux apprendre, et comprendre, il faut bien que j'explique le tout

bon alors, ca donne quoi :

ici la façade basculée (fonction OPEN) :



ici la façade retirée (fonction RLS) :



bref, que dal ...

cependant on vois bien le "faux fond", qui bascule avec la façade ... mais qui reste en place quand on l'a retire :

bingo, en faisant basculer le fond, (sans la façade), on trouve le reset caché (en bas a droite) :



alors maintenant, la question : on reset sous tension? appareil allumé ? appareil éteint ?

ps : désolé pour les photos coupées (l'interface du forum est petite ), il faut cliquer dessus pour les ouvrir en grand...

Donc il est rouge sur le fond via ta photo

Oui Reset sous tension, obligé!

Tu vas ressentir un micro-cran lorsque tu appuies dessus
Le toradio s'éteindra puis se rallumera

oui c'est bien lui, avec fond rouge ^^

c'est fait, je l'ai reset ... mais il faut le rallumer, il ne ce rallume pas seul, et malheureusement le problème reste le même

j'aurais essayé

merci quand même

Le problème est donc ailleurs, quoique... !!

Plutôt que ce 7566 passe en fond et perte dans un de tes placards, ton stock voire ton budget, je te propose de me l'envoyer!
(Cela ne te coûtera que le transport aller/ retour des 1,8kg de ce toradio)

Je peux le tester.... Voire le détester.. Afin d'en avoir le cœur net (les oreilles nettes seraient plus judicieux ).
Des fois, perdu pour perdu... Autant essayer. Ta panne ne me paraît pas une récurrence de défaut classique, sous Alpine, d'où ma proposition!
IMPORTANT: je n'ouvrirai pas ton 7566 pour le réparer, je n'en ai ni les capacités, ni les moyens!
Je le testerai, photos et vidéo à l'appui, ce ne sera pas la peine de me reprocher toute casse liée à cet autoradio et sa panne.. (je préfère le dire et le redire ).
Ma proposition restant spontanée et sans profit. Merci!
De toutes les façons, 7566 réparé ou non, il te sera renvoyé, je pense avoir assez d'Alpine en stock. Et pis, je n'ai point l'âme voleuse..

Voili voilou BoomBap

Forcément, colis d'envoi bien blindé souhaitable si tu es OK..

salut

merci de ta proposition mais je pense pas que ça vaille le coup, je lâche l'affaire, me suis fait entuber, cet autoradio est une daube, tant pis

mais merci
