Branchement d'un amplificateur Unisound

Message  Blx le Dim 3 Juin - 12:35

Bonjour,

j'ai acheté dans une bourse d'échanges un amplificateur/équaliseur UNISOUND qui était monté sur une voiture.
Il n'y a aucune mention de modèle et pas de notice de branchement (même en ouvrant l'appareil).

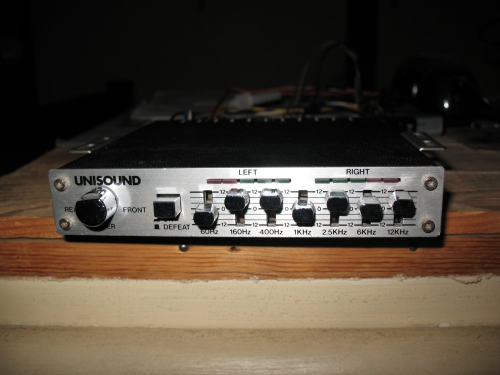

En face avant, j'ai le bouton ON/DEFEAT, le bouton du fader Rear/Front et 7 potentiomètres de l'équaliseur + les diodes left et front.
Les fils de branchement à l'arrière sont :
- rouge avec fusible (+ 12 V)
- noir (masse)
+ les fils pour les haut-parleurs que je ne sais pas brancher :
- orange / violet (groupés sur un domino)
- jaune / marron / blanc / bleu (groupés sur un domino)
- gris / vert / noir (non branchés a priori)

Je suppose que l'on récupère la sortie HP sur l'autoradio et que l'on connecte les HP sur l'amplificateur mais quels fils brancher ?



Dernière édition par Blx le Sam 29 Déc - 21:20, édité 1 fois

Blx

Messages : 3
Date d'inscription : 03/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Branchement d'un amplificateur Unisound

Message  MP45 le Dim 3 Juin - 15:39

Pas facile de répondre Shocked
Comme les fils d'alimentation et de masse ne posent pas de problème, j 'essaierais d'abord de déterminer les fils pour les entrées.
Une fois l'égaliseur en marche, je testerais les fils restants pour voir si la musique de la radio branchée fait fonctionner les vumètres à Leds.
A partir de là, trouver les sorties.
Conseil: Pendant les tests, voir si le courant monte anormalement (avec ampèremètre) et si rien ne chauffe !!
avatar
MP45

Messages : 132
Date d'inscription : 25/06/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Branchement d'un amplificateur Unisound

Message  Blx le Dim 3 Juin - 17:53

Effectivement, ça va être la seule solution, en espérant que je ne grille rien !
Il faut que je me trouve un vieil autoradio pour test…

Blx

Messages : 3
Date d'inscription : 03/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Branchement d'un amplificateur Unisound

Message  Blx le Sam 29 Déc - 20:31

Avec un peu de retard et au bout de 2 heures de tests divers, je crois avoir trouvé le branchement.
Cet amplificateur permet de sortir sur 4 HP à partir d'un autoradio n'ayant que 2 sorties HP.

Voilà pour ceux qui seraient confrontés au problème avec le même modèle :

- Rouge : + 12 V
- Noir : masse
- Vert : entrée +HP 1 depuis l'autoradio
- Gris : entrée +HP 2 depuis l'autoradio
- Noir fin : entrée -HP commun depuis l'autoradio
- Violet : sortie +HP 1 avant
- Bleu : sortie +HP 2 avant
- Orange : sortie -HP avant commun
- Jaune : sortie +HP 1 arrière
- Marron : sortie +HP 2 arrière
- Blanc : sortie -HP arrière commun

Par contre, comme j'ai fait le test avec un seul HP, je n'ai pas pris le temps de savoir quelles étaient les sorties gauche et droite.

Blx

Messages : 3
Date d'inscription : 03/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Branchement d'un amplificateur Unisound

Message  Dudule le Ven 18 Jan - 7:50

Merci pour l'info

@+
