Message  Bzzzzz le Mar 30 Avr - 16:32

Bonjour à tous,

Quelqu'un aurait-il le schéma de câblage du connecteur ampli pour ce poste?
2 fils sont dessoudés, j'ai comparé sur un Koln, mais le câblage de la prise type Din est différent.
Merci d'avance
Fredo

Bzzzzz

Messages : 11
Date d'inscription : 29/04/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Blaupunkt Frankfurt serie X _ Connecteur ampli

Message  Dudule le Jeu 2 Mai - 7:10

Salut,

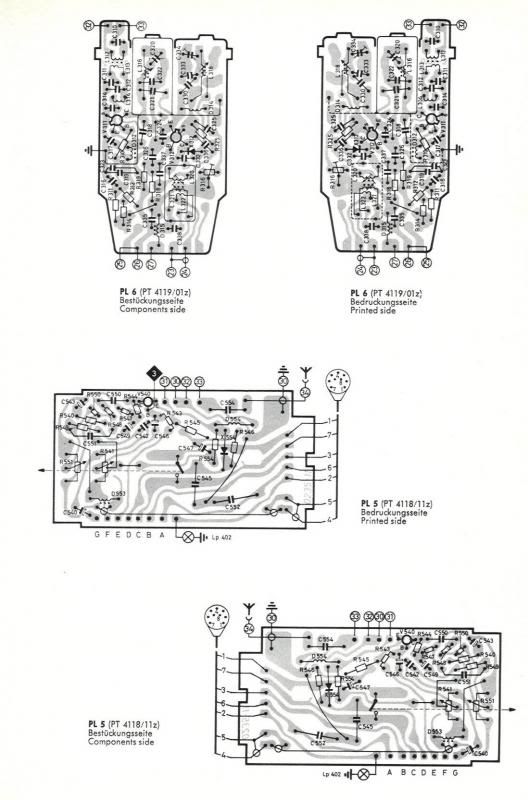

Voici le schéma de la platine du potentiomètre avec le câblage de la prise (PL5).



La couleur des fils n'est pas représentée ! Il faut repérer les fils déssoudés en les sondant avec, par exemple, un Ohmmètre au départ de la platine. Celle-ci est représentée du côté soudure et du côté des composants.

Bon travail
@+
avatar
Dudule

Messages : 630
Date d'inscription : 10/06/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Blaupunkt Frankfurt serie X _ Connecteur ampli

Message  Bzzzzz le Ven 3 Mai - 8:52

Bonjour Dudule et merci beaucoup pour le schéma.
J'ai pu recâbler la prise, mais il y a un autre souci, pas d'alimentation.
Je vais chercher mais ne suis pas très optimiste.

J'ai récupéré un autoradio Akkord complet avec sa doc d'origine en Allemand.
Je l'ai scannée, si ça peut intéresser quelqu'un...
Akkord Autotransistors UKW _ Z52 BMW
cdt
Fred

Bzzzzz

Messages : 11
Date d'inscription : 29/04/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Blaupunkt Frankfurt serie X _ Connecteur ampli

Message  Dudule le Ven 3 Mai - 13:35

Oui OK Fred,
Je peux t'envoyer le schéma complet du Blaupunkt si tu le désires.
Il faudrait me communiquer une adresse valide en MP car via le forum, il n'est pas possible d'envoyer des fichiers attachés.

Cordialement
@+
avatar
Dudule

Messages : 630
Date d'inscription : 10/06/2010

Voir le profil de l'utilisateur
