Autoradio Voxson suite

Message  Mercier le Mer 6 Juin - 22:12

J'ai trouvé la reference de l'autoradio

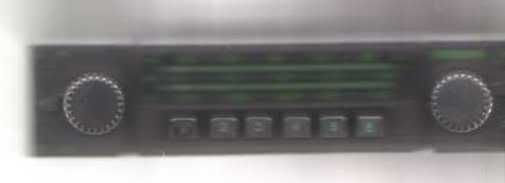

Il s'agit d'un voxson Kyalami FM stéréo
Ci joint l'image de reference (envoyé par mail) et ci dessous le texte de référence
""
Dans la marque VOXSON
-les deux premiers sont des modeles "Kyalami" :
-MW/LW
-MW/LW/FM
-le troisieme est un modele "Nurburgring" qui fait cassette en plus du reste
-le quatrieme est un modele "Indianapolis" avec memoire des stations
""
--------------------------------------------------------------------------------
noel mercier

--------------------------------------------------------------------------------

Mercier

Messages : 7
Date d'inscription : 06/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Autoradio Voxson suite

Message  Dudule le Jeu 7 Juin - 21:00








Très peu exploitables ces photos Shocked
Sur la 1ère photo, on distingue peut-être 4 sorties HP ??. Il me semble que les vis centrales de fixation ont disparus !!

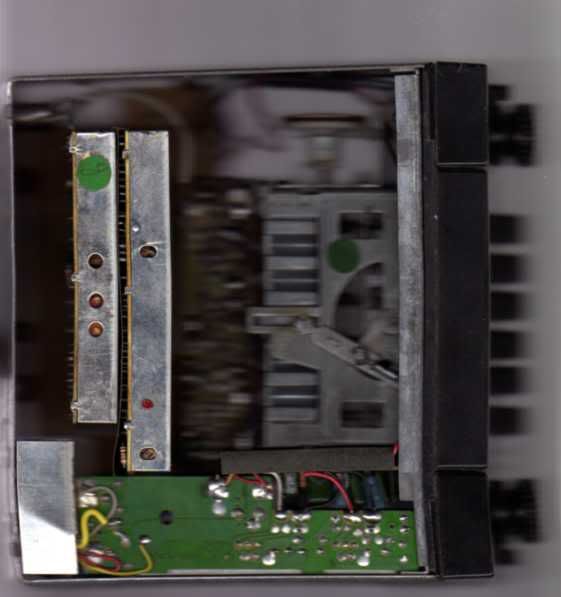

Le fil d'alimentation "+" devrait être présent sur la droite comme on peut le voir avec la photo du couvercle démonté. Bref, l'autoradio me semble incomplet ou partiellement démonté.

Je peux difficilement en dire plus sur base de ces images.

Si quelqu'un a une idée ...
avatar
Dudule

Messages : 642
Date d'inscription : 10/06/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Autoradio voxson kyalami

Message  Mercier le Jeu 7 Juin - 23:41

Les 4 prise sur la droite sont bien des prises HP
Je vais voir demain un electricien qui va tester pour trouver le plus manquant
Je vous tiens au courant et merci pour les renseignements que j'ai trouvé sur le site qui est super

Mercier

Messages : 7
Date d'inscription : 06/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Voxson kyalari de 1979 - Branchements

Message  Mercier le Sam 9 Juin - 17:44

Après visite chez un ami electronicien, les branchements du + et du - sont possibles sur les deux prises HP du bas , les deux du haut sont pour les vrai HP (2*6w)
J'ai envoyé par mail l'image de l'arriere de l'autoradio avec les branchements repérés
Amicalement

Mercier

Messages : 7
Date d'inscription : 06/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Autoradio Voxson suite

Message  andre63 le Sam 9 Juin - 18:13

Dangereux, ça...
avatar
andre63

Messages : 10
Date d'inscription : 04/05/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

dangereux ça?

Message  Mercier le Sam 9 Juin - 22:05

Pour quelles raisons ?
Apres test en alimentation 12 v il s'avère que l'autoradio fonctionne et que les deux prises din du bas sont des prises d'alimentation reliées à la masse et au + du circuit
Je suppose qu'il y avait un boitier dans lequel venait se brancher l'autoradio
Prise Din femellle sur l'autoradio et prise din male sur le boitier rendant l'autoradio extractible
D'autre part j'ai vu sur un site italien l'arriere d'un Voxson avec le signe + inscrit à coté de la meme prise
din .
Amicalement


Mercier

Messages : 7
Date d'inscription : 06/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Autoradio Voxson suite

Message  andre63 le Dim 10 Juin - 13:27

Non, juste que je pense que l'appareil apprécierait peu que l'on y branche l'alim sur un sortie HP Shocked
avatar
andre63

Messages : 10
Date d'inscription : 04/05/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Autoradio Voxson suite

Message  Dudule le Lun 11 Juin - 15:02




Shocked Question jamais vu ça !!

La fiche présente 2 pôles, la plus grande est plate et constitue la masse de la radio, là je suis d'accord.
Mais l'autre qui reçoit une petite pointe fine est le signal HP théoriquement.
Je ne crois pas à un constructeur sérieux qui utilise les mêmes fiches à la fois pour l'alimentation et les sorties HP.
C'est presque pas possible.
Je vais essayé de me renseigner.
Encore une fois, l'image est trop petite et difficilement exploitable !!
avatar
Dudule

Messages : 642
Date d'inscription : 10/06/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Autoradio voxson kyalami - branchements

Message  Mercier le Lun 11 Juin - 16:56

Je comprends votre étonnement
J'ai testé une alimentation 12 v sur les + indiqués sur la photo et ça marche.
L'autoradio n'a pas cramé, il fonctionne avec le bouton d'arret marche de façade
La prise din HP n'est pas réservé aux enceintes.
Je pense que les constructeurs ont pris cette prise car elle etait pratique et déja commercialisé pour d'autres usages.
Amicalement

Mercier

Messages : 7
Date d'inscription : 06/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
